今天来学习数据在硬盘上的组织架构。

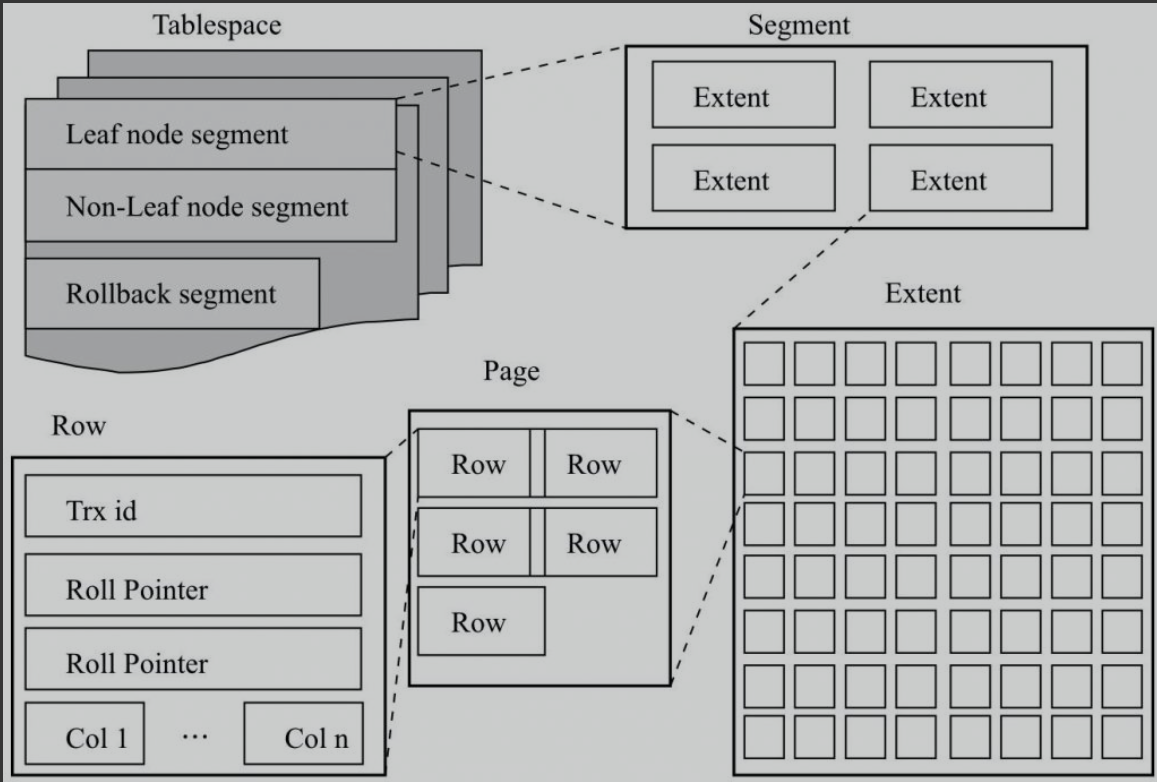

表空间idb组成

段、区、页、行

ROW：行存储（还有列存储数据库如clickhouse）,存了一行数据
Page：IO操作最小单元，page对应了一个磁盘块（16k），存放最多7992个row
extent：64个连续page组成（1M）
segment：innoDB一次最多只能申请1个段（最多4个extent,4M）
tablespace：数据段、索引段、回滚段组成 , 是硬盘上存储表的空间

硬盘与内存的交互：一次读写，通常包含一批数据的传输，提升IO效率。

表空间 tablespace

表空间：硬盘上存储表的空间,对于innodb来说就是ibd文件。

tablespace（ibdata/ibd文件）

• 叶子节点段（真正的数据，与非叶子节点构成索引树）
• 非叶子节点段（主要是索引构建树形结构的节点，不属于表数据）
• 回滚段：undolog

共享表空间

mysql5.5版本后诞生的概念
mysql5.6后默认都是独立表空间
mysql5.7后新特性共享临时表空间。

特点：

• 1、所有的表数据放入一个idb文件中，集中管理。
• 2、可以拆分为多个共享表空间，不会导致每个表空间过大
• 3、已经属于过去式了，了解即可

独立表空间

特点：每个表由独立的表空间管理，每个表空间下包含该表对应的数据段、索引段、回滚段。

优点：
1.每个表都有自已独立的表空间，易于区分与管理
2.每个表的数据和索引都会存在自已的表空间中。
3.可以实现单表在不同的数据库中移动。
4.空间可以回收（除drop table操作外，表空不能自已回收）

• 4.1 Drop table操作自动回收表空间
• 4.2如果对于统计分析或是日值表，删除大量数据后可以通过:altertable
  TableName engine=innodb;回缩不用的空间。
• 4.3对于lnnodb，使用turncate table也会使空间收缩
• 4.4对于使用独立表空间的表，不管怎么删除，表空间的碎片不会太严重的影响性能，而且还有机会处理。

缺点：单个表空间会持续增大，如超过100个G。

在线热迁移

通过ibd文件热迁移数据的条件：

• 开启独立表空间
• 表结构、行格式必须一致
• page size 必须一致

步骤：锁原表，新表导入ibd，释放原表锁

源主机：主机A
目标主机：主机B

# 步骤1：在主机A操作
首先为t1表加读锁（只能读，不能写，目的是保证数据一致性）
然后把数据从内存导出到磁盘上。
FLUSH TABLES t1 FOR EXPORT;

# 步骤2：在主机B操作
到主机B上，创建与原表一样的表结构
create table t1(字段1 类型,字段2 类型,...);

在主机B上关闭t1表的数据空间，删除.ibd文件
ALTER TABLE t1 DISCARD TABLESPACE;，

# 步骤3：在主机A上
将主机A上原表的t1.cfg和t1.ibd拷贝到主机B的数据目录下。
注意拷贝的ibd文件的属主属组与权限问题。
拷贝完后主机A执行UNLOCK TABLES;

# 步骤4：在主机B上
执行ALTER TABLE  t1 IMPORT TABLESPACE;就会进行恢复操作。
然后check table t1;
没问题的话，select * from t1;你会发现数据恢复了。

在线自动收缩undo空间

背景：随着数据库运行时间变长，ibdata文件越来越大，但除了数据之外，undolog也会一直存放在ibdata中（mysql8已经分离出来了）。

问题：

• 硬盘空间越来越小，后期需要加磁盘
• 物理备份时间越来越长，备份文件越来越大
• undo日志暴增问题：数据量大时数据库重启很慢，轻易不要重启。

优化思路：ibdata中有没有什么数据是我们可以删除的？比如undolog

独立和回收undolog

mysql5.7开始支持独立/回收存储undo日志（默认1G自动回收）
需要在初始化数据库时指定

# 独立表空间
innodb_undo_logs = 128 # 必须>=35(前35个已经被系统使用)
innodb_undo_tablespaces = 3 # 独立表空间数量

# 回收表空间
innodb_undo_log_truncate = ON # 在线收缩
# # 触发回收的值，默认1G.为了实验方便，我们减小该值
innodb_max_undo_log_size = 11M
# 为了实验方便，我们增大该值
innodb_purge_rseg_truncate_frequency = 1000

如果一开始没有独立undo日志，undo的数据组织已经固定了，后面是没办法实现自动回收的，只能在数据库初始化的时候配置在线收缩参数。
